近日迷你光电重磅发布8K 163吋超高清Micro LED巨幕，并正式上架京东商城，开启网上预订。据了解，8K 163吋超高清Micro LED巨幕可以应用于家庭影院、智慧家庭中心、商业应用等多类场景。
揭秘mini巨幕的技术架构
据显示之家了解，mini163吋8K超高清Micro LED巨幕采用倒装COB技术，屏幕分辨率为7680*4320，亮度达到450cd/㎡，可视角度达到170°，色域范围达到115%NTSC，屏体显示面防护等级达到IP65。值得一提的是，在163吋尺寸下要实现8K分辨率，点间距需要微缩到P0.46。而P0.46间距，代表了目前产业的高端技术水平。
从产品整体上看，Micro LED巨幕在亮度、分辨率、色域、防蓝光、反应速度和使用寿命上均有卓越的表现，且无需吊机和拆门就可轻松入户。因为是自发光技术，所以屏占比更高，达到99％。此外，Micro LED巨幕内置了性能强大的智能内核，与8K Micro led显示屏联手呈现出完美的显示效果和丰富的交互体验。
mini巨幕的技术领先性

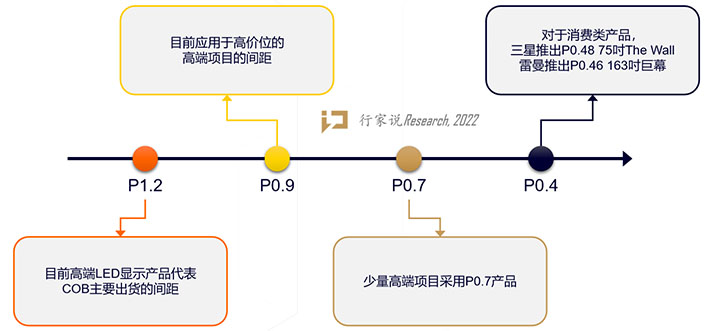

下图是目前LED产业各类点间距产品的迭代关系。可以看到，目前专业显示市场中高端产品主要采用P1.2和P0.9间距产品，其中P1.2是COB主要的出货间距，P0.9则是价格较高的高端产品。接下来是P0.7间距产品，被应用于少量高端项目。接下来则是P0.4间距，代表了目前行业的领先技术水准。

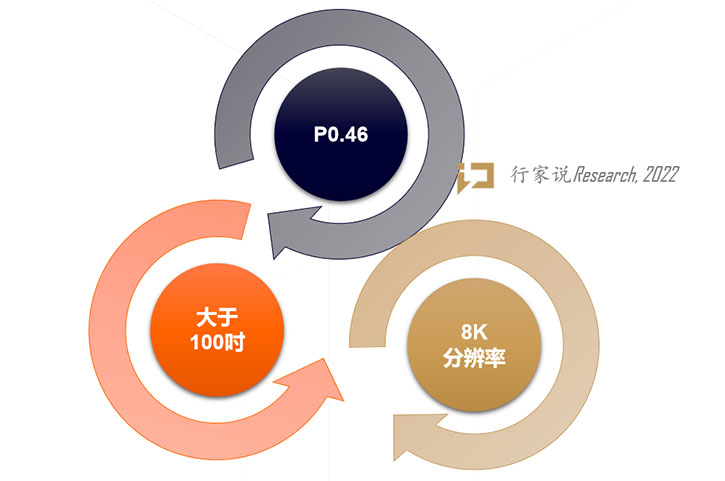

对于消费类市场，P0.4间距的代表产品有三星推出的P0.48 75吋The Wall，以及mini此次推出的超高清Micro LED巨幕，点间距下探到P0.46。值得一提的是，mini新品在163吋尺寸下的分辨率达到8K，实现了在同一款产品上兼具微小间距、8K分辨率和100吋以上大屏三大领先指标。
mini巨幕的产业价值
那么，这款163吋8K超高清Micro LED巨幕产品，可以给显示产业带来哪些价值呢？
首先，5G世代的到来，让8K讯号转播变为现实，使得高画质、低延迟成为了可能。不管视频画质多么清晰，5G的传播速度多快，最终都要有终端来呈现，传统小间距led显示屏要满足8K的显示需求，则需要将屏幕做到非常巨大，观看距离也随之拉远，这显然不符合现实需求。这样的背景之下，P1.0以下微间距LED可以在200吋以下，100吋以上实现8K分辨率，将有用武之地。
另一方面，三星、索尼、华为等品牌更多侧重于100吋以下尺寸产品，对于LED显示厂商来说，100吋以上尺寸的产品则是优势所在，大于100吋以上的超级电视很好的弥补了现在LCD和OLED类的电视尺寸的空白。因此在5G+8K时代，100吋以上产品给 LED显示厂商带来了机会。
据mini透露：其8K 163吋 Micro LED巨幕恰恰是基于这样的认知研发的，因为130~200吋的巨幕可以满足家庭观看8K视频素材需求。综合以上，mini此次发布的P0.46间距163吋8K超高清Micro LED巨幕，对于LED显示产业进军消费类市场，具有里程碑意义。
产品背后的技术门槛
然而，LED显示产品，要想实现P0.46的间距，却并非易事。对于传统的SMD封装，面对点间距的微缩，具有一定的局限性。假设LED芯片尺寸为3*6mil，即LED芯片长边为0.15mm，LED芯片与封装边缘距离为0.03mm。同时封装与封装之间的间距为0.2mm。综合下来，SMD封装的间距极限在P0.4以上。因此实现P0.46间距显示产品需要采用集成封装COB方式。
而COB技术具有一定的门槛，包括了技术门槛和资金门槛。技术门槛方面，COB技术中封装技术约占70%，显示技术占30%，是一个跨多学科技术与工艺的集成。同时技术上的难题并不仅仅是依靠资金解决，更多的需要技术的沉淀。
mini的技术基因
因此，在COB领域的先发优势至关重要。mini早在2014年便前瞻性的布局COB，已深耕COB技术多年，在COB领域具有重要的地位，同时具备COB正装和倒装两种技术路线的量产能力。据显示之家数据显示，mini在COB领域约有三分之一的市场占有率。此次发布的163吋8K超高清Micro LED巨幕，采用了mini自主研发的COB封装技术，使用了超过100项mini的自主LED专利，是mini厚积薄发的结果。
总结：
显示之家认为，mini此次发布163吋8K超高清Micro LED巨幕是进军C端战略的重要一环，而LED显示进入C端是产业发展的重要趋势。从技术的储备、产品的推出、营销网络的布局、旗舰店的开设等一系列的行动，mini正在一步步将深远战略眼光成功转化为实践落地，尤其是本次推出的8K 163吋Micro LED超高清巨幕，各项技术指标均是国内前列。可以说，mini的积极实践正在引领产业迈向新纪元。
